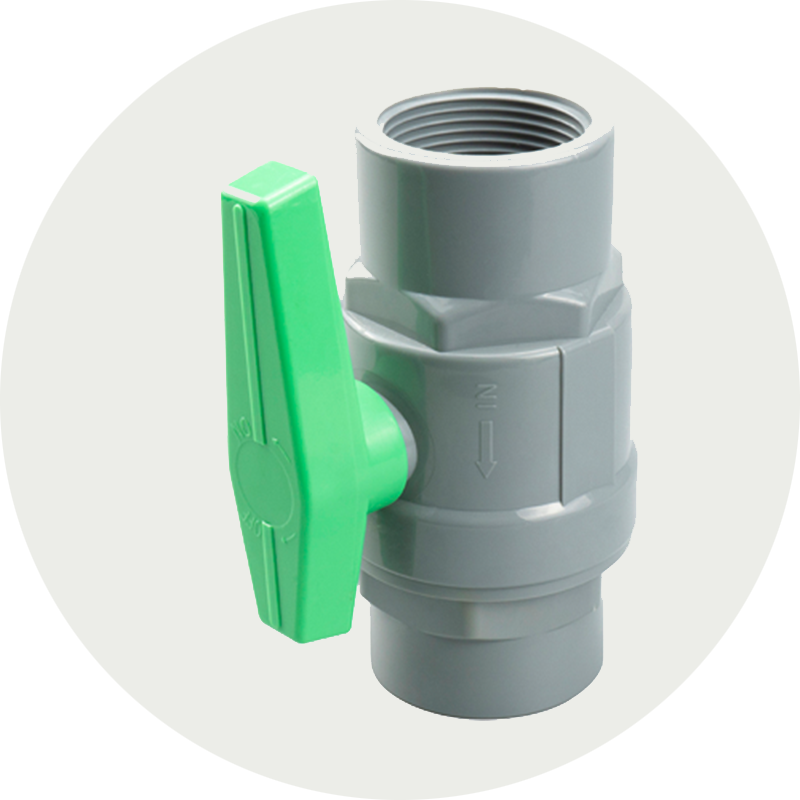

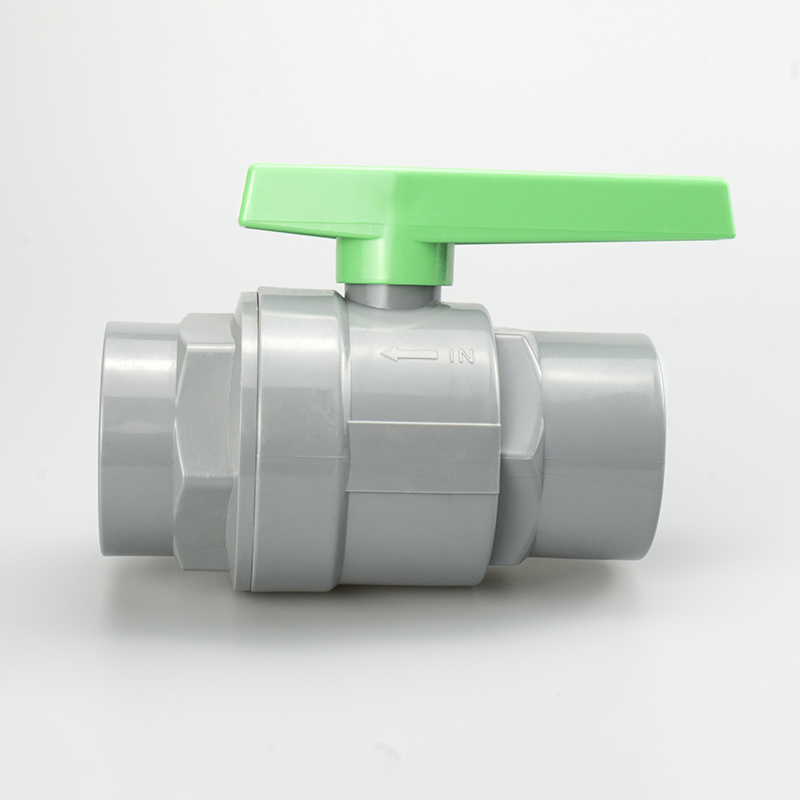

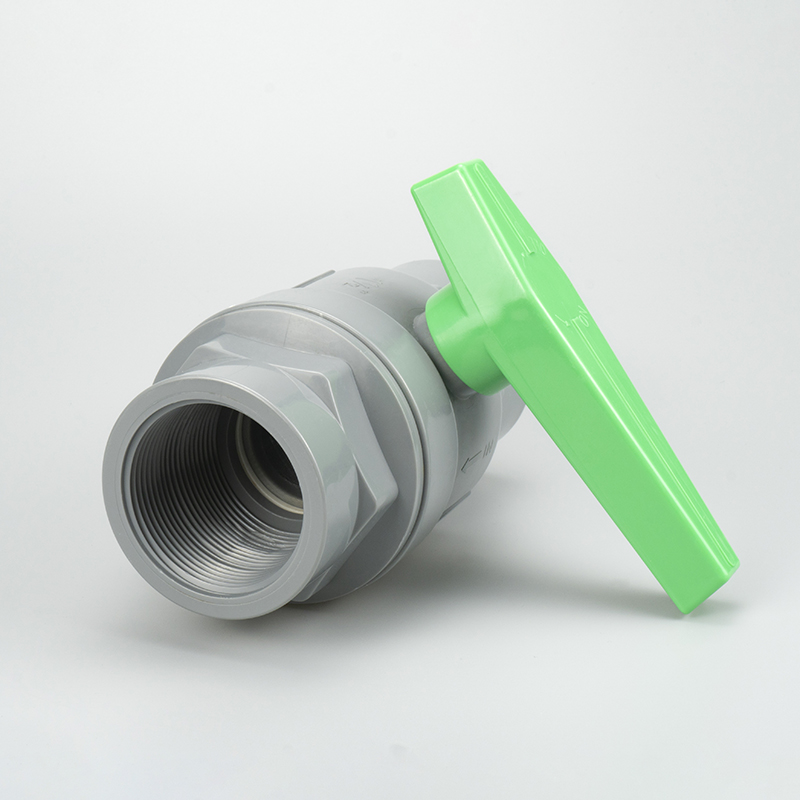

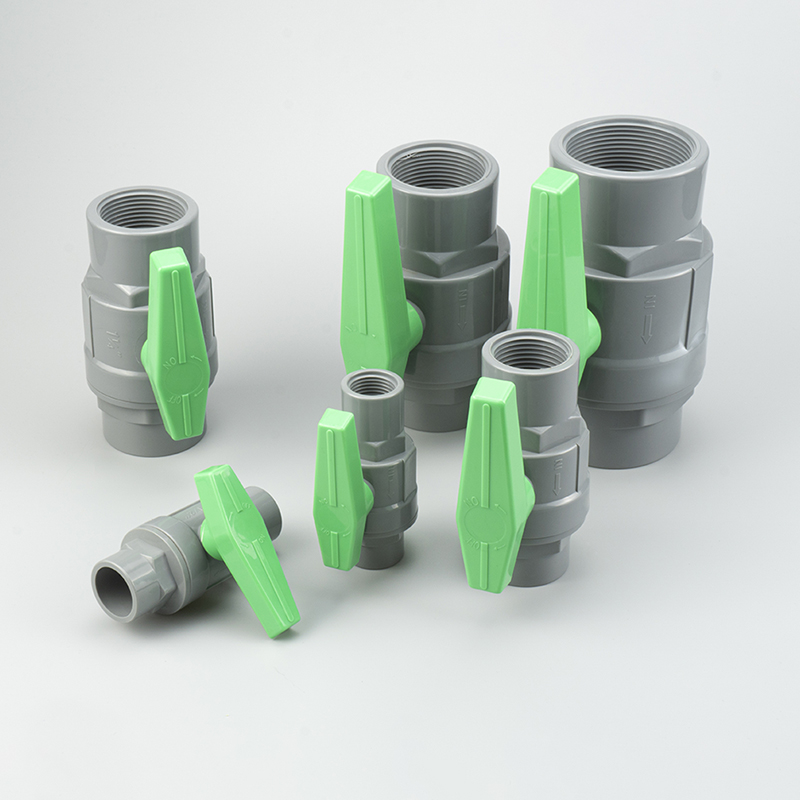

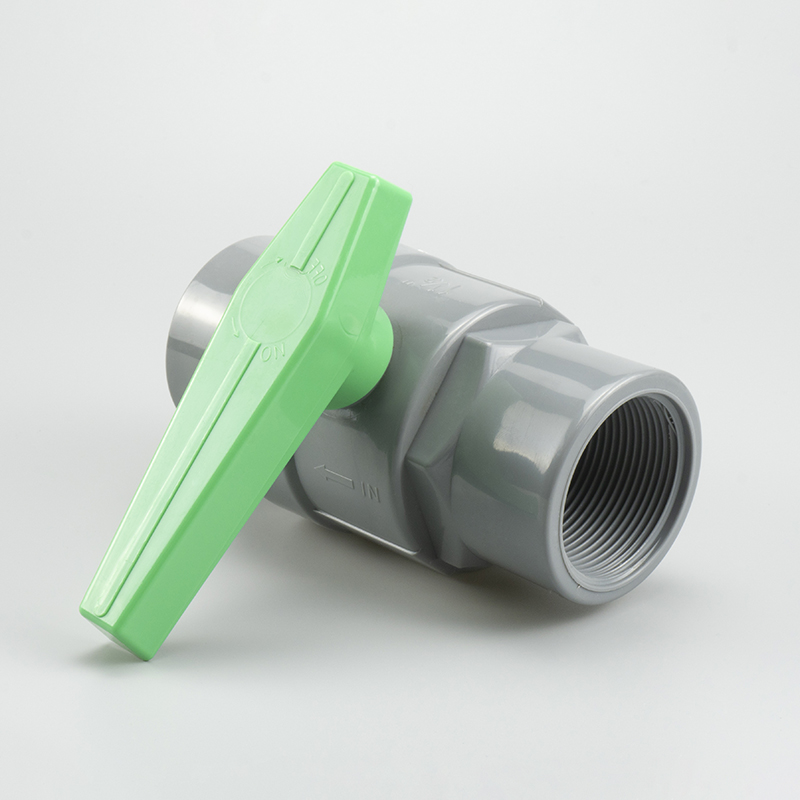

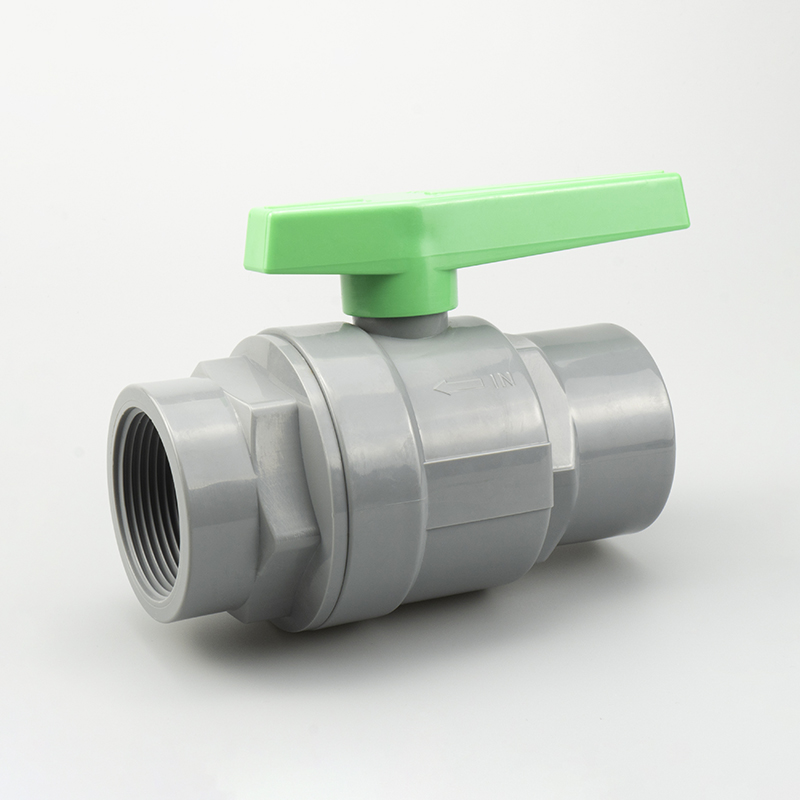

ထိပ်တန်း အရည်အသွေးမြင့် PVC Ball Valves ပိုက် တပ်ဆင်ပစ္စည်းများ အစိမ်းရောင် ပလပ်စတစ်လက်ကိုင်ပါသော အစိမ်းရောင် ပလပ်စတစ်လက်ကိုင် နှစ်ခုပါရှိသော ပိုက်တပ်ဆင်မှုများ 3M Valve
အစိတ်အပိုင်းပစ္စည်း
ပစ္စည်း၏သတ်မှတ်ချက်
| မဟုတ်ဘူး | အပိုင်း | ပစ္စည်း | QTY |
| 1 | ခန္ဓာကိုယ် | UPVC | 1 |
| 2 | STEM O-Ring | EPDM၊FPM(NBR) | 1 |
| 3 | STEM | POM | 1 |
| 4 | ဘောလုံး | ABS PLATING CHROM | 1 |
| 5 | SEAT SEAL | TPE၊ TPVC၊ TPO | 2 |
| 6 | ကိုင်တွယ်ပါ။ | PVC/ABS | 1 |
မော်ဒယ်အရွယ်အစား ကန့်သတ်ချက် နှိုင်းယှဉ်ဇယား
| DIMENSION | ယူနစ် | |||||||||||
| မော်ဒယ် | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | ၁၀၀ | ||
| အရွယ်အစား | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | လက်မ | ||
| thd./in | NPT | 14 | 14 | ၁၁.၅ | ၁၁.၅ | ၁၁.၅ | ၁၁.၅ | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ၂၂.၃ | ၂၆.၃ | ၃၂.၃၃ | ၃၈.၄၃ | ၄၈.၄၆ | ၆၀.၅၆ | ၇၆.၆ | ၈၉.၆ | ၁၁၄.၇ | mm | ||
| d2 | ၂၁.၇ | ၂၅.၇ | ၃၁.၆၇ | ၃၇.၅၇ | ၄၇.၅၄ | ၅၉.၄၄ | ၇၅.၈၇ | ၈၈.၈၃ | ၁၁၃.၉၈ | mm | ||
| ANSI | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ၂၁.၅၄ | ၂၆.၈၇ | ၃၃.၆၅ | ၄၂.၄၂ | ၄၈.၅၆ | ၆၀.၆၃ | ၇၃.၃၈ | ၈၉.၃၁ | ၁၁၄.၇၆ | mm | ||
| d2 | ၂၁၊၂၃ | ၂၆.၅၇ | ၃၃၊၂၇ | ၄၂.၀၄ | ၄၈.၁၁ | ၆၀.၁၇ | ၇၂.၈၅ | ၈၈.၇ | ၁၁၄၊၀၇ | mm | ||
| DIN | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ၂၀.၃ | ၂၅.၃ | ၃၂.၃ | ၄၀.၃ | ၅၀.၃ | ၆၃.၃ | ၇၅.၃ | 90.3 | ၁၁၀.၄ | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | ၁၁၀ | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | ၁၂၁ | ၁၃၄ | mm | ||
| A | 68 | 80 | 94 | ၁၀၀ | ၁၁၀ | ၁၃၆ | ၁၇၀ | ၂၁၀ | ၂၃၆ | mm | ||
| L | 77 | 91 | ၁၀၃ | ၁၁၁ | ၁၂၃ | ၁၄၆ | ၁၇၈ | ၂၁၀ | ၂၅၅ | mm | ||
| D | 32 | ၃၇.၅ | 44 | 52 | 60 | 74 | 93 | ၁၁၀ | ၁၃၅ | mm | ||
